2020年6月26日，泰康大廈項目首層大堂超高全玻璃幕墻全部安裝完成。此舉標志著該項目幕墻工程進入收尾階段，目前項目精裝修、機電施工正在緊張有序推進，預計項目將在年底前整體竣工驗收。
泰康大廈地處北京市朝陽區東三環光華路CBD核心區Z12地塊，建筑高度223.4米，建設單位為泰康偉業投資有限公司投資建設，監理單位為北京雙圓工程咨詢監理有限公司，幕墻分包單位為北京江河幕墻系統有限公司。該項目建筑造型獨特，整個建筑理念源于古代一種叫“琮”的玉器，塔樓外邊八角，中間圓形，逐層外擴，上大下小。建筑塔樓采用玻璃幕墻與層間不銹鋼內凹漸變錯位設計的單元式幕墻；首層大堂采用17米高騎縫式全玻璃幕墻，是迄今為止全球最高坐地式雙夾膠中空全玻璃幕墻系統。
泰康大廈效果圖
該幕墻涉及多項技術指標超出現行國家標準，設計和施工難度之大業界罕見，沒有相關技術標準規范，對監理過程中的工作提出嚴峻的挑戰：
1、面玻玻璃配置為：12HS+1.52SGP+12HS+16A+12HS+1.52SGP+12HS（雙夾層中空Low-e超白玻璃），面玻標準規格尺寸為2970mm*17000mm，門頭上方尺寸為2970*11300mm，轉角板塊最大規格尺寸達到3107mm*17000mm，此玻璃單塊重量約7.3噸（含粘框鋼件）。
2、肋玻玻璃配置為：12TP*6+1.52SGP*5（夾層超白玻璃），肋玻標準規格尺寸為1020mm*17000mm，單塊重量約3.8噸（含粘框鋼件），門頭上方肋玻規格尺寸為600*11300mm。
3、整個幕墻結構受力體系采用坐地式（底端支承式），門頭上方的玻璃向外傾斜0.9°；玻璃面玻和玻璃肋玻上下短邊采用特殊構造設計，既滿足受力要求，同時很好的保護玻璃面材避免局部應力集中受損；玻璃面玻和玻璃肋玻豎向長邊方向完全依靠硅酮結構膠連接，傳力模型和受力分析極其復雜。
在超大玻璃板塊現場安裝過程中，我司總工辦及安全組領導多次親臨現場指導工作，給予了項目部極大的技術支持。

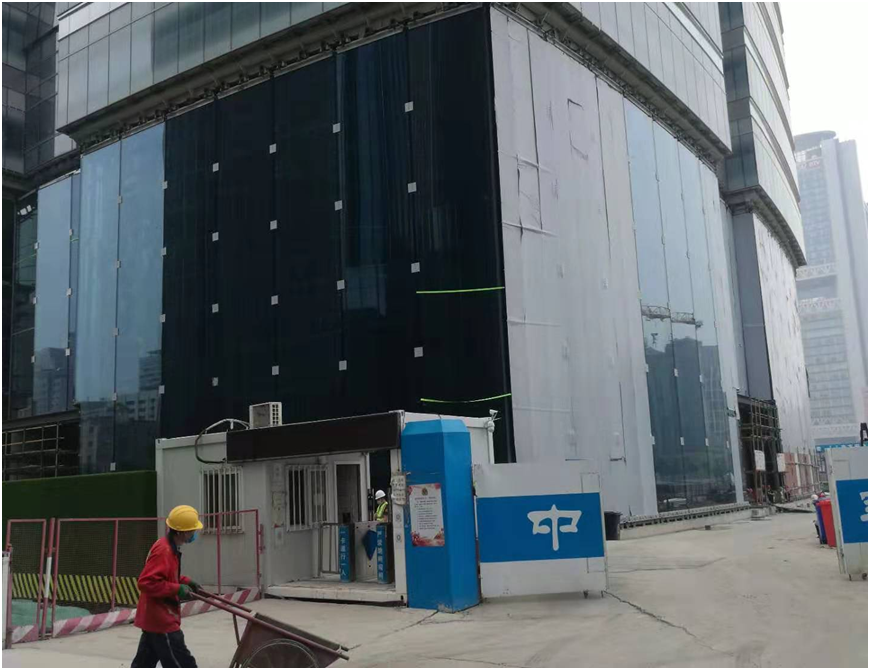

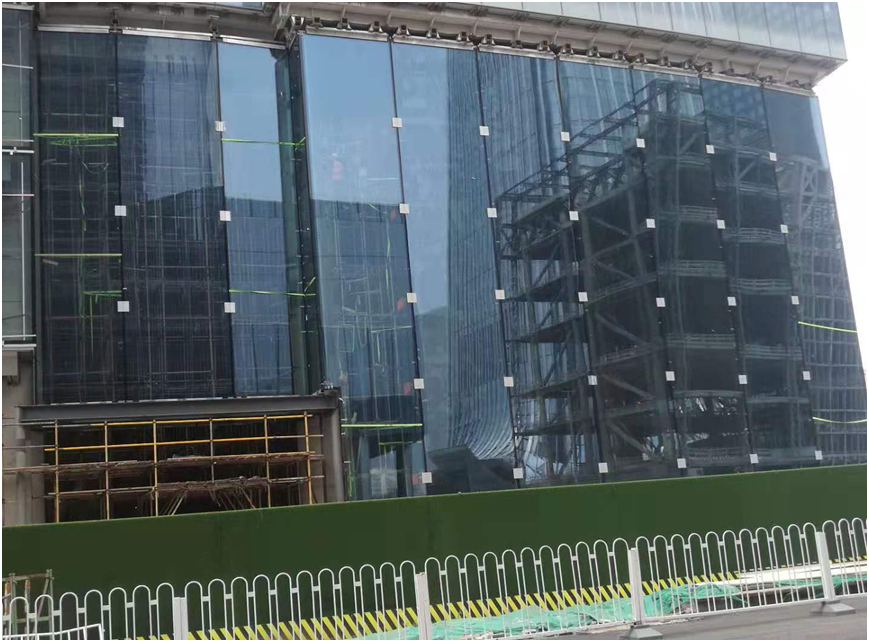

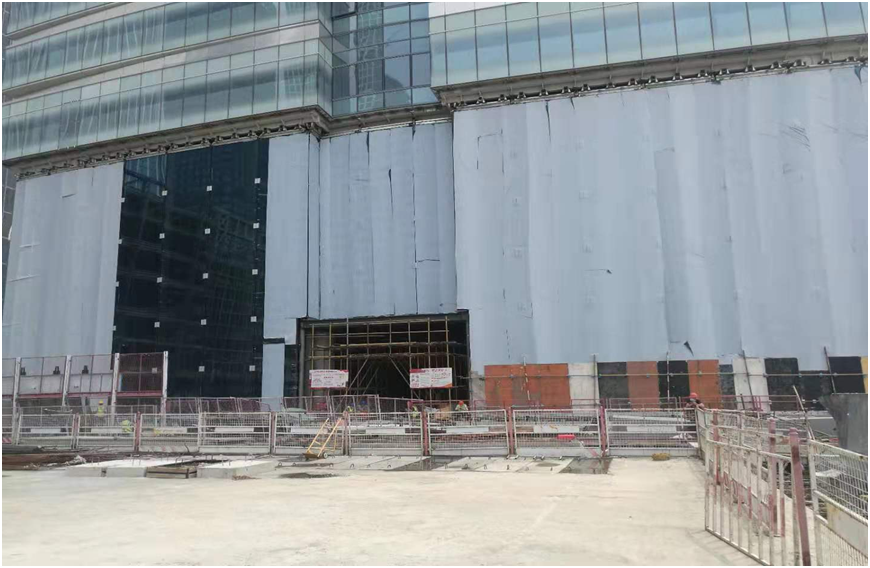

超大玻璃幕墻現場照片
一、技術創新
無論是超大幕墻的深化設計，還是加工制造的關鍵細節，亦或是施工方案的編制和專用設備的斟酌定制，無不體現了技術創新的重要性。在經歷兩輪設計圖紙專家論證和多項幕墻性能測試成功的基礎上，項目部配合建設單位、幕墻施工單位走訪山東、天津、遼寧、廣東、香港等地，實地學習考察材料供應商、設備生產商和類似在建工程，最終確定了“定制電動吸盤+隨車吊”的創新施工方案，該施工方案一次性通過專家論證，為大玻璃順利安裝奠定堅實基礎。
二、嚴控質量
為了實現高標準、高品質的精品工程目標，從一開始，項目部就制定了細致嚴苛的品控計劃。包括深入調研玻璃原片和深加工企業，過程中派監理工程師駐廠監造和驗收等等。安裝過程中，項目部在總監領導下，對超大玻璃安裝質量嚴格控制，比如玻璃加工對角線偏差控制在±3mm以內，17米高幕墻的垂直度偏差控制在±5mm以內，膠縫寬度偏差在±2mm以內，縫隙直線度（中縫偏移）在±2mm以內。
三、總結經驗
項目施工過程中，項目部多次配合建設單位接待外部客戶參觀考察；公司總工辦及安全組領導還多次親臨現場進行安裝過程指導。施工單位管理中心還牽頭組織編制了《落地式超大玻璃幕墻工程質量驗收企業標準》，填補了行業空白，將為后續類似工程的實施提供規范指引。
